一、设备用途
1.1 变压器油滤油机适用于变压器生产，变电维修等行业，主要用于 110KV 及以上大型变压器进行抽真空与真空注油。
1.2 设备采用高抽气速率，抽气速率可达 2000m³/H。可以高效快速对变压器抽真空，可抽极限真空≤5pa。
1.3 可对不合格的变压器油进行过滤处理，提高耐压值，最大可达 75KV 耐压值。
1.4 该设备还具有抽油、加油、热油循环、变压器抽真空等功能。从而满足各种现场的需求。
1.5 双级真空滤油机，主要用于对220kv及以上的变压器进行抽真空滤油使用。可以实现对变压器抽真空。变压器抽真空为≤1pa（客户现场使用），配电阻式真空计，实时显示变压器抽真空要求。
| 序号 | 项目 | 处理后指标 | 检验标准 |
|---|---|---|---|
| 1 | 油中含水量（ppm） | ≤ 1 ppm | GB/7600 |
| 2 | 过滤精度（um） | 1-3 um | GB/T511 |
| 3 | 清洁度（NAS） | 5-7级 | NAS1638 |
| 4 | 油击穿电压（KV） | ≥70KV | GB/T507 |
| 5 | 油中含气量（%） | 0.05% | 按有关GB/IEC标准 |

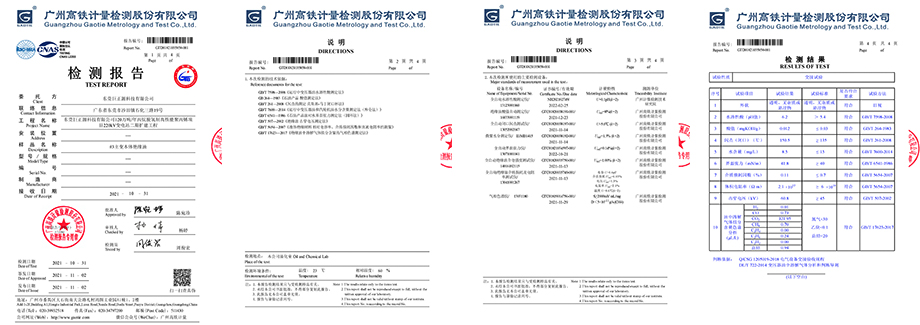

二、客户检测报告
三、配置表
5.1 抽真空系统：抽真空系统采用 2 台 X-302 真空泵与 一台 JRP-1000 罗茨泵和一台JRP-2000罗茨泵并联使用。
5.2 抽真空系统监测： 采用数显真空计（pa）计。有效实时监测抽真空情况。传统的方式采用 mpa 表计算，不稳定。
5.3 输油系统： 输油系统采用赛特吗螺杆泵替换传统的齿轮油泵，防止油在输送过程中油泵转动的摩擦产生热量，从而产生乙炔，甲烷等 气体，使变压器油的耐压值下降。
5.4 输油泵：输油泵采用螺杆泵主要作用于排油，抽油等功能。内置安全阀，防止压力过大造成喷油，电机负载过大等问题。
5.5 过滤系统：过滤系统采用 3 级精密过滤，主包含：粗滤、二级过滤、精滤三道过滤。过滤器材质为：铸铁材质，滤芯材质为：不锈钢 材质。
5.6 加热系统：加热系统采用高效均衡加热管，材质为：304 不锈钢，防止加热器在使用过程中产生老化引起乙炔超标。也有效的避免了 误操作造成加热器空烧，从而造成气体超标。加热器可选择分组加热，可分 5 组，30kw/组。
5.7 电气控制器系统：电器元件采用正泰电器/施耐德电器。正常使用寿命不会低于 5 年。
5.8 液位控制系统、排水系统与泡沫消除： 液位控制系统采用浮球液位控制器。自动监测设备内部油液情况，从而达到设备自动运行停止. 水位监测系统主要用于自动排水功能。变压器内部抽出来的水可实现自动排水，真正的达到无人值守，自动运行。 泡沫消除系统采用光电开关控制，可对设备内部（真空罐内部）进行泡沫监测。
